Най-доброто ръководство за анкери на IBO: предимства, спецификации и приложения
Раздел 1: Какво е IBO Anchor?
НБСозначава Injections-Bohr-Anker (на немски за Injection Boring Anchor). Това е високо{3}}ефективна система за анкериране, която съчетава пробиване, фугиране и анкериране в една операция.
За разлика от традиционните анкери, които изискват предварително-пробит отвор и корпус в рохкави почви, IBO анкерът използвакуха стоманена шинакакто като сондажната щанга, така и като крайния усилващ елемент.

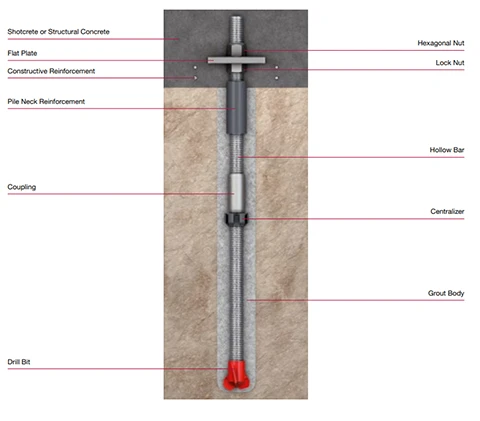

Основните компоненти:
Куха лента:Стоманена тръба с непрекъснати външни резби.
Жертвено свредло:Прикрепен към предната част, избран въз основа на геоложки условия (напр. волфрамов карбид за скали, стоманени кръстосани битове за рохкава почва).
Съединител:Използва се за свързване на множество пръти за достигане на необходимата дълбочина.
Плоча и гайка:Използва се за прехвърляне на натоварването върху повърхността/структурата.
Раздел 2. Как работи системата IBO: Процесът "3 в 1".
Основната причина за популярността на анкера IBO е неговият рационализиран процес на инсталиране, често наричанМетод 3 в 1:
Сондиране:Кухият прът, оборудван със свредло, се забива в земята от въртяща се -ударна бормашина. По време на пробиване промивна среда (вода или тънък циментов разтвор) се изпомпва през кухия център, за да се отстранят отломки.
Фугиране:След като се достигне целевата дълбочина, през кухия прът се инжектира по-дебел циментов разтвор. Фугиращата смес излиза от дупките в свредлото, запълвайки пръстена отдолу нагоре.
Анкериране:Фугиращата смес прониква в околната почва или скала, създавайки здрава връзка. Веднъж втвърден, кухият прът действа като опъващ елемент, осигурявайки незабавна армировка.
Раздел 3: Основни приложения
Адаптивността на IBO анкера го прави основен елемент в различни сектори на гражданското строителство:
Тунелиране:Използва се заТръбни чадъри (фореполинг)за осигуряване на пред{0}}подпора преди изкопаване и за радиално закрепване на скали.
Стабилизиране на наклона:Идеален заЗаковаване на почватав райони, където почвените условия са непредвидими или склонни към срутване.
Основи:Използва се катоМикропилотиза подпомагане на основите на сградата или за укрепване на съществуващи структури, които изпитват уреждане.
Копаене:Укрепване на високи стени и стабилизиране на подземни пътища.
Поддръжка на разкопки:Осигуряване на -задни анкери за подпорни стени и шпунтови прегради.
| Размер | OD (MM) | ID (MM) | Крайно натоварване (KN) | Натоварване на провлачване (MM) | Тегло (KG/M) |
| R25-14 | 25 | 14 | 200 | 150 | 2.3 |
| R32L-22 | 32 | 22 | 210 | 160 | 2.8 |
| R32N-21 | 32 | 21 | 280 | 230 | 2.9 |
| R32N-18.5 | 32 | 18.5 | 280 | 230 | 3.4 |
| R32S-17.5 | 32 | 17.5 | 360 | 280 | 3.5 |
| R32S-15 | 32 | 15 | 360 | 280 | 4.1 |
| R38N-21 | 38 | 21 | 500 | 400 | 4.8 |
| R38N-19 | 38 | 19 | 500 | 400 | 5.5 |
| Посока на резбата | Лява ръка | ||||
Защо инженерите трябва да изберат IBO анкери пред традиционните твърди пръти?
01
A. Не се изисква обвивка
В "срутваща се земя" (като пясък, чакъл или тиня) дупките често се провалят, преди да може да се постави традиционна котва. IBO анкерите елиминират този риск, тъй като "сондажната колона" остава в земята като армировка.
02
B. Превъзходна производителност
Тъй като пробиването и монтажът се извършват едновременно, могат да се монтират IBO анкери2-3 пъти по-бързов сравнение с конвенционалните методи, което значително намалява разходите за труд и сроковете на проекта.
03
C. Подобрена здравина на свързване
Профилът на непрекъснатата резба на кухия прът осигурява отлична механична връзка с фугиращата смес. Освен това процесът-на фугиране под налягане по време на пробиване спомага за уплътняването на стената на сондажа и подобрява триенето на повърхността.
04
Г. Гъвкавост в тесни пространства
Системите IBO могат да бъдат инсталирани с помощта на сравнително малки, мобилни сондажни машини, което ги прави идеални за тунелиране, преоборудване на мазета и обекти с ограничено разстояние над главата.
ЧЗВ
Въпрос: На какви международни стандарти отговарят вашите самопробивни анкерни болтове?{0}}
О: Нашите SDA системи (включително резба R- и резба T-) са произведени в строго съответствие със стандартите ISO 10208 и ASTM. Използваме -безшевни стоманени тръби с висока якост, за да осигурим превъзходна якост на опън и якост на провлачване за взискателни минни и тунелни проекти.
Въпрос: Защо SDA болтовете са по-ефективни от традиционните скални болтове в напукана земя?
О: Традиционните болтове изискват предварително-пробит отвор, който често се срутва в рохкава земя. Системата SDA съчетава пробиване, фугиране и анкериране в една операция. Това елиминира нуждата от обсадни тръби и предотвратява срутването на сондажа, спестявайки до 50% от времето за монтаж.
В: Как вашите сферични гайки се справят с неравни скални повърхности?
О: Нашите прецизно-проектирани сферични гайки (куполни гайки), когато са сдвоени с куполообразни плочи, позволяват 7 до 10 градуса ъглова компенсация. Това гарантира, че болтът поддържа сигурно, перпендикулярно разпределение на натоварването, дори когато лицето на тунела е неправилно или неравномерно.
